- Мачта1
С направляющими для каретки, c гидравлическими опорными домкратами, с возможностью бурения наклонных скважин.
- Вращатель2
С проходным валом и элеватором, планетарным редуктором
- Шасси3
Маршевый двигатель автомобиля КАМАЗ, УРАЛ, палубный ДВС ЯМЗ 236, 170 кВт
- Масса4
- Глубина4
Шнеками Ø 135 мм - не более 30 метров
Долотом (коронкой) Ø не более 93 мм
С промывкой буровым раствором или продувкой - не более 300 метров

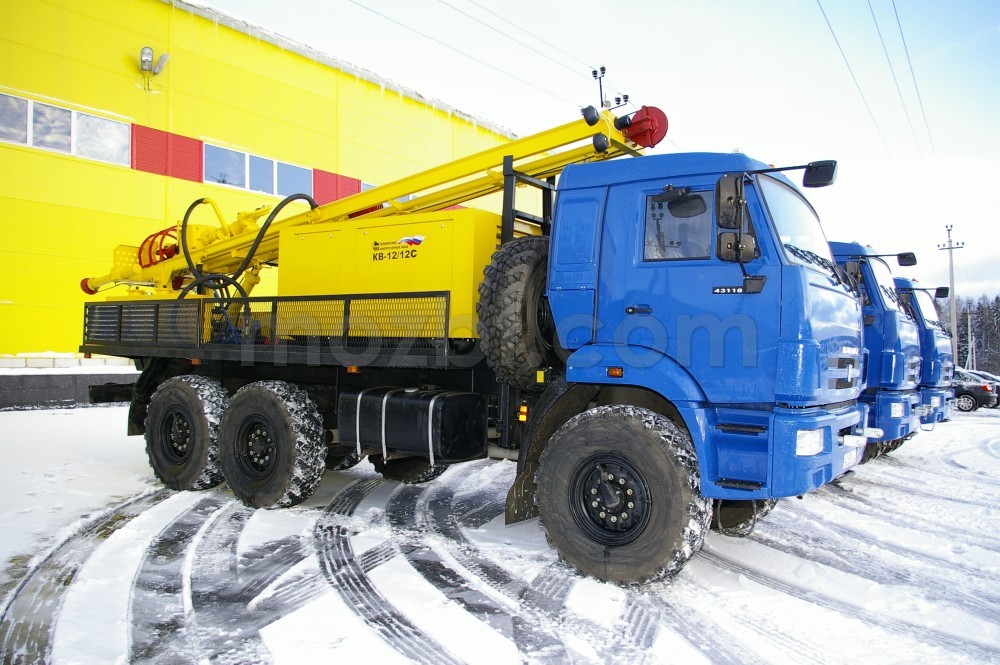

Буровой комплекс М6 – яркий представитель нового модельного ряда высокотехнологичных буровых установок. При разработке учитывались географические особенности областей применения, с целью построения наиболее эффективной конструкции буровой платформы и набора вспомогательного оборудования. Для разработки и производства бурового комплекса произведена существенная реорганизация производственных мощностей АО «МОЗБТ». Активно использовались инновационные технологии проектирования. Проведена масштабная организационная работа с привлечением квалифицированных профильных специалистов из всех регионов.
Буровой комплекс МОЗБТ М6 может оснащаться дополнительным оборудованием в зависимости от требований заказчика. В перечень дополнительного оборудования входят лебедка, буровой насос НБ 32(50) или компрессор КСБУ-4ВУ, генератор, гидравлический трубный зажим и т.д.
Преимущества бурового комплекса МОЗБТ М6: возможность сборки бурового комплекса под индивидуальные условия заказчика, возможность применения для выполнения любых производственных задач, высокая производительность, большой крутящий момент.
| Способ бурения: | вращательный, ударно-канатный |
| Глубина бурения: | шнеками Ø 135 мм - не более 30 метров; долотом (коронкой) Ø не более 93 мм с промывкой буровым раствором или продувкой - не более 300 метров. |
| Тип привода, мощность: | Маршевый двигатель автомобиля КАМАЗ, УРАЛ, палубный ДВС ЯМЗ 236, 170 кВт |
| Вращатель: | Гидравлический, подвижный, с проходным валом и элеватором, планетарным редуктором |
| Крутящий момент: | 0-300 об/мин (5500 Н*м) |
| Мачта: | Профильная труба с направляющими для каретки, c гидравлическими опорными домкратами, с возможностью бурения наклонных скважин |
| Трубы бурильные: | Ø - 50 (63,5) мм, резьба З-50, номинальная длина бурильной трубы -4,7 м |
| Механизм для спуска, подъема и подачи: | Домкрат гидравлический с полиспастной системой, скорость подъема инструмента - 0…1,1 м/с |
| Усилие вверх: | Не менее 8,0 кН |
| Усилие вниз: | Не менее 6,0 кН |
| Масса установки: | 13000 кг |
| Габаритные размеры: | Длина 9500 мм; Ширина 2500 мм; Высота максимальная 3800 мм |
| Дополнительное оборудование | |
| Лебедка: | Гидравлическая, со свободным сбросом, грузоподъемность - 1,0 тн |
| Мачта: | Дополнительная секция |
| Насос: | Винтовой |
| Компрессор: | ЗИФ-КОМ-10/1,0, или ПК 5,25 |
Комплектации
М6.03
Буровая платформа
Буровая мачта
Гидравлический зажим для обсадных труб, максимальное проходное сечение – 250 мм, с откидными центраторами для бурильных труб
Вращатель (аналог 2-Д3М, перемещение - цепной привод)
Винтовой насос, Q -400 л/мин, Р – 20 бар
Дизельный двигатель ДВС ЯМЗ 236
Дополнительная секция на мачту (3.5м)
Лебедка гидравлическая ЛБС-250
Консультации по ценам и комплектациям, а также по вопросам приобретения буровых установок, можно получить у наших сотрудников по телефону: +7 (495) 587-90-67
